Equipamentos entre a tomada e a fonte do computador
🖥️ Manutenção de periféricos
Objetivos
-
Revisão básica da eletricidade/eletrônica básica por trás dos equipamentos que estão entre a tomada e a fonte do computador
-
Estudo do Estabilizador
-
Estudo do Nobreak
-
Especificação de equipamentos
-
Manutenção preventiva/corretiva
Revisão
Equipamentos ligados entre o computador e a tomada
- Extensão
- T, Benjamim
- Régua
- Filtro de Linha
- Transformador
- Estabilizador
- Nobreak
T, Benjamim
Como funciona? Características, vantagens, desvantagens?
Extensão
Como funciona? Características, vantagens, desvantagens?
Régua
Como funciona?Características, vantagens, desvantagens?
Fusível
O que é? Como funciona?

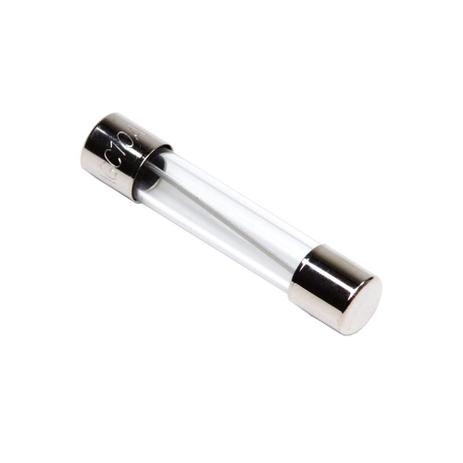

Fusível
Proteção contra surtos de corrente
Ligado em série
Quiz
O que acontece quando um circuito é protegido por um fusível que está queimado?
O circuito funcionará?
Filtro de linha
Características, vantagens, desvantagens?
(surge protector)
Varistor
Variable + resistor
também chamado de VDR (Voltage dependent resistor)
Proteção contra surtos de tensão -> Varistor
Ligação em paralelo
Quiz
O que acontece quando um circuito é protegido por um varistor que está queimado?
O circuito funcionará?
Estabilizador
Para entender estabilizador
Transformadores Relés

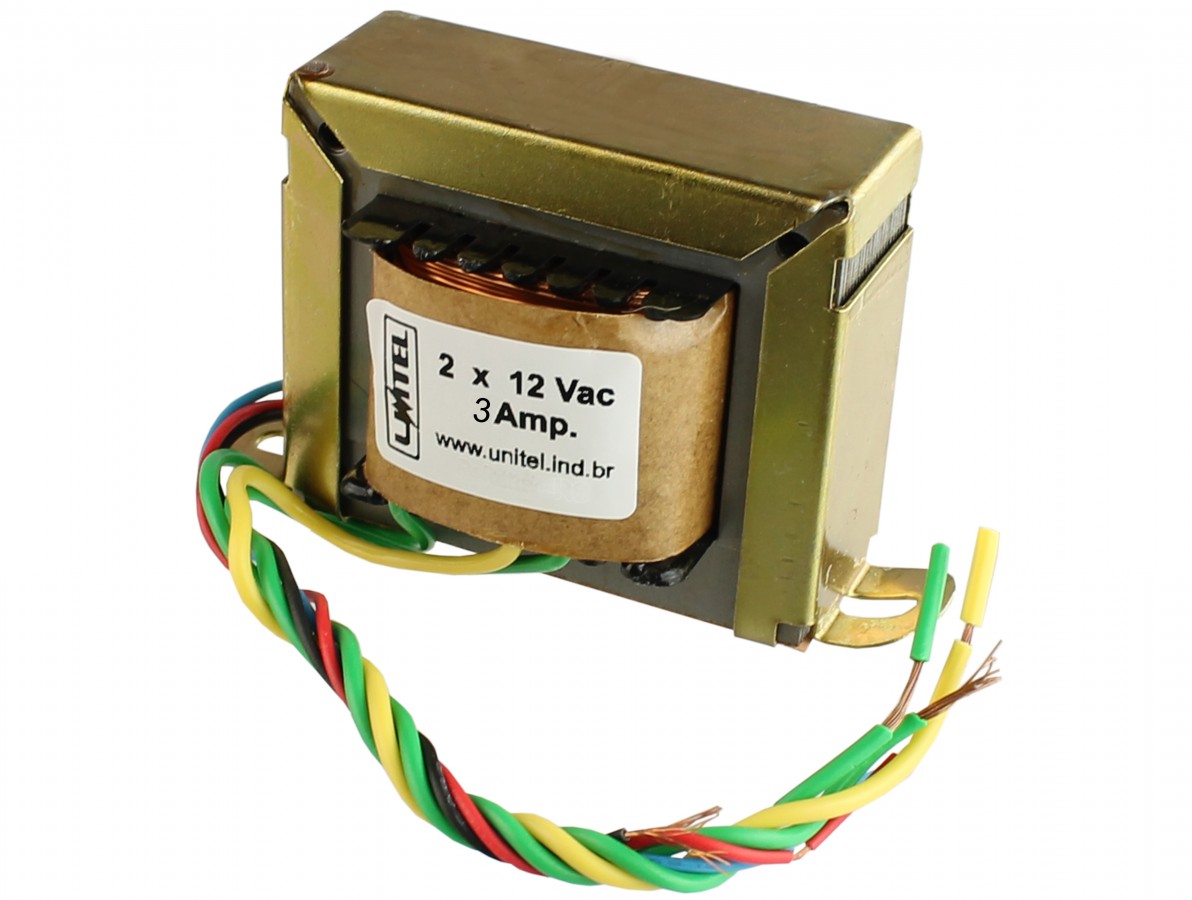

Transformador
Conversão AC-AC;
Relés
Dispositivo eletromecânicos
Aplicações variadas
Interfaceamento (possibilita o isolamento do circuito do controle do circuito de carga)
Exemplos?
Exemplo: Microcontrolador funcionando em 5V aciona bomba ligada em 220V.
Corrente elétrica -> Campo magnético -> chaveamento
Principais tipos de relés:
- NA (Normalmente Aberto): o contato inicialmente está aberto, sendo fechado quando uma corrente atravessar a bobina.
- NF (Normalmente Fechado): o contato inicialmente está fechado, sendo aberto quando uma corrente atravessar a bobina.
Partes mecânicas -> desgate do material vida útil
-> Atentar para valores de tensão e correntes máximos
Slides Estabilizadores
Dimensionamento de estabilizadores
-> Será visto juntamente com Nobreaks
(UPS)
No break
UPS
Características, vantagens, desvantagens?
Stand-by (offline)
Interativo (offline)
Componentes
Online
Inversor sempre ligado
Dimensionamento de Nobreaks
(também vale para estabilizadores)
Watts (W) vs Volt-Ampere (VA)
VA: potência aparente (ativa + perdas) W: potência real (ativa -> realizando trabalho)
KVA -> Também usado no dimensionamento de geradores
Potência real x Aparente
Eficiência
Fator de potência (0~1)
Fator de potência = Potência real/ Potência aparente (kW / kVA)
Quiz 1
O que significa um fator de potência 1?
Quiz 2
Calcule a potência total que um nobreak deve ter para atender um desktop + periféricos de 800W, seguindo um fator de potência de 0,8.
Calculo da potêntia reativa
Quiz 3
Calcule a potência reativa estimada aos componentes do Quiz 2.
Fontes
Fontes com PFC ativo
Power Factor Correction
(estudado com fontes - próximo tópico do curso)
Quiz 4
Especifique todas as transformações e conversões da tensão desde a tomada, passando pelo nobreak, até um elemento como o processador de um computador.
